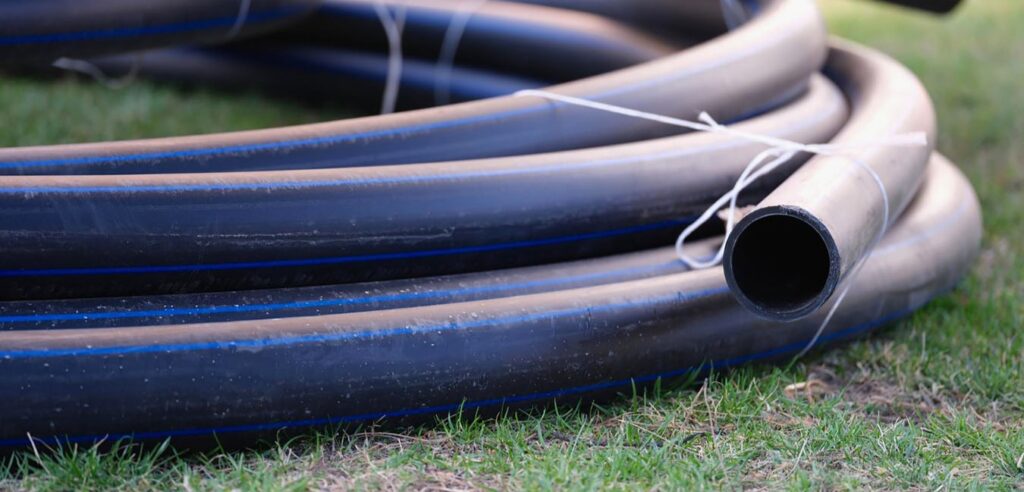

Около двух десятилетий назад полиэтиленовые трубы (ПНД) марок ПЭ 80 и 100 стали набирать популярность благодаря своим многочисленным достоинствам. Установка таких труб вполне по силам любому человеку, даже если он не обладает особыми знаниями и навыками в этой области. Однако перед началом монтажа необходимо внимательно ознакомиться с тонкостями процесса. Данный материал детально разъяснит особенности установки ПНД труб и ответит на частые вопросы, связанные с этим процессом.
Преимущества и недостатки ПНД труб для монтажа
Полиэтиленовые трубы (ПНД) заслуженно популярны как среди домашних пользователей, так и в промышленности, благодаря множеству достоинств. Но существуют у них и некоторые недостатки.
Преимущества ПНД труб:
- Долговечность: Надежные производители гарантируют до 50 лет эксплуатации своей продукции.
- Химическая стойкость: ПНД-трубы не поддаются воздействию агрессивных химических веществ.
- Коррозионная устойчивость: Материал не ржавеет со временем.
- Противодействие гидроударам: Высокая стойкость к гидродинамическим нагрузкам.
- Простота монтажа: Легкость в резке и использовании специальных фитингов позволяет собрать трубопровод без профессиональных навыков.
- Отсутствие дополнительных изоляционных материалов: Нет необходимости в дополнительных приспособлениях для изоляции и защиты труб.
- Устойчивость к низким температурам: Эластичность труб предотвращает растрескивание при циклах замерзания и оттаивания.
- Гладкость внутренней поверхности: Внутренние стенки труб не склонны к накоплению ила и осадков.
- Низкая теплопроводность: Конденсат не образуется на внешней стороне труб.
- Стабильность соединений: Места стыков не деформируются со временем.
- Небольшой вес: Легкий вес труб упрощает их транспортировку и монтаж.
- Электробезопасность: Полипропилен не проводит электрический ток.
- Легкость обслуживания: Обслуживание таких труб не требует больших усилий.
- Высокая прочность и пластичность.
- Доступная стоимость: Экономичность труб и их доставка привлекают внимание покупателей.
Недостатки ПНД труб:
- Низкая термостойкость: ПНД трубы подходят только для транспортировки жидкости с температурой до +60°C, поэтому не пригодны для систем отопления.
- Долгий период разложения: Полиэтиленовые отходы разлагаются более 100 лет.
- Эстетические ограничения: Внешний вид труб не всегда вписывается в интерьер.
- Ограниченная гибкость: Армированные изделия имеют низкую гибкость, что усложняет монтаж.
- Неустойчивость к УФ-излучению: На солнце материал разрушаться, поэтому для наружной прокладки необходимы специальные коробы или чехлы.
- Низкая стойкость к сильным ударным нагрузкам.
Основные Характеристики ПНД Труб
ПНД трубы (полиэтиленовые трубы низкого давления) изготавливаются в соответствии с требованиями стандарта ГОСТ 18599-2001. Конкретные технические характеристики изделий определяют их области применения и особенности установки:
- — Материал: полиэтилен низкого давления.
- — Максимальное рабочее давление: 16-20 атмосфер.
- — Диаметр: от 10 до 1200 мм.
- — Рабочая температура: от -20°C до +40°C.
- — Диапазон температур, выдерживаемых ПНД: от -70°C до +80°C.
- — Внутренняя поверхность: гладкая.
- — Предел прочности при разрыве: 38 МПа.
- — Срок эксплуатации: не менее 50 лет.
- — Длина отрезков трубы: 6 и 12 метров.
Важная Информация. Продукция может быть поставлена как в виде готовых отрезков, так и в бухтах.
Чтобы уточнить технические параметры конкретного изделия, ознакомьтесь с маркировкой на поверхности трубы перед началом монтажа водопроводной системы. На маркировке указаны:
- — Производитель.
- — Материал изготовления.
- — Толщина стенок.
- — Диаметр.
- — Максимальное давление.
- — Тип рабочей среды.
Классификация ПНД Труб
На рынке строительных материалов трубы из полиэтилена низкого давления классифицируются по нескольким критериям:
По Назначению:
- — Водопроводные
- — Газовые
- — Канализационные
- — Дренажные
- — Оросительные
- — Обсадные
- — Технические
По Свойствам:
- — Безнапорные: трубы, к которым не предъявляются особые требования по нагрузкам.
- — Слабонапорные: выдерживают внутреннее давление до 5-6 атмосфер.
- — Высоконапорные: рассчитаны на давление до 16-20 атмосфер.
Важно. Отдельное внимание стоит уделить изделиям, применяемым в условиях вакуума.
Установка ПНД Труб
При монтаже следует учитывать диаметр ПНД труб, который варьируется от 10 до 1200 мм. Это позволяет использовать данные изделия для транспортировки различных типов и качеств жидкостей.
Будучи надежными и долговечными, ПНД трубы отлично подходят для многочисленных инженерных задач, обеспечивая высокое качество и безопасность эксплуатации.
Применение труб из ПНД
Трубы, изготовленные из полиэтилена низкого давления (ПНД), широко применяются в различных коммуникационных системах:
- — системы холодного водоснабжения;
- — канализация для различных целей;
- — электроснабжение;
- — системы отвода сточных вод;
- — газопроводы.
Важное уточнение: Гофрированные ПНД трубы с проволочным каркасом особенно востребованы при создании систем водоснабжения, так как они обеспечивают отличные изоляционные и защитные свойства. Эти трубы могут использоваться как в напорных, так и в безнапорных канализационных системах.
Методы монтажа и соединения ПНД труб
В зависимости от назначения трубопровода, используются разные методы монтажа ПНД фитингов и труб. Например, для водопровода чаще всего хватает использования фитингов. Однако, для канализационных систем рекомендуется раструбный способ соединения труб, при котором одна труба вставляется в другую, для герметизации используются резиновые кольца.
Существует два основных типа соединений ПНД труб: разъемные и неразъемные. Оба варианта обеспечивают надежность и прочность конструкции, однако у каждого есть свои преимущества, которые стоит учитывать при самостоятельном монтаже ПНД труб.
Разъемный тип соединения
Разъемное соединение позволяет создавать конструкции, которые в будущем можно легко демонтировать. Этот метод пользуется наибольшей популярностью, поскольку установка трубопровода не требует специального оборудования, а разборка процесса проста и удобна. Быстрота выполнения соединений никак не влияет на их долговечность и надежность.
Использование фитингов
Фитинг представляет собой элемент водопроводной системы, который используется для монтажа ПНД-труб на стыках, поворотах, а также для изменения диаметра трубы. Одним из главных преимуществ фитингов является их конструктивная простота. Изделия различаются по типу корпуса и диаметру отверстий, что позволяет подобрать оптимальный вариант для любой задачи.
Этапы установки трубопровода с помощью фитингов:
- Примерка: Определяется тип и размер фитинга, необходимый для конкретной трубы. Также уточняется глубина вставки, после чего на трубе делаются метки и подрезается фаска при помощи ножа или фаскоснимателя.
- Подготовка: Края трусов смачиваются мыльным раствором или жидким мылом, что способствует проверке герметичности.
- Установка: Накидная гайка отвинчивается, труба вставляется до сделанной метки.
- Фиксация: Гайка фитинга затягивается до упора, при этом важно следить, чтобы не возникло пережима.
Виды разъемных фитингов для ПНД-трубопроводов
Фитинги различаются по своему назначению и месту установки. Наиболее востребованные типы включают:
- — Прямой: Используется для соединения труб одного диаметра.
- — Компенсационный: Применяется для соединения труб с разным диаметром.
- — Переходник: Служит для соединения ПНД-труб с изделиями из других материалов.
- — Тройник: Обеспечивает ответвление от одной трубы к нескольким другим.
- — Уголок: Используется для изменения направления трубы.
- — Заглушка: Применяется в местах, где необходимо закрыть конец трубы.
Соединение с помощью фланцев
Чаще всего фланцевые соединения применяются для труб диаметром от 100 мм. Эта технология включает использование накидных фланцев, которые монтируются на торцах труб, привариваются к ним или соединяются с втулками. Для предотвращения утечек между фланцами устанавливаются специальные уплотнители.
Первый фланец крепится к металлическому торцу трубы, а второй — к пластиковому с использованием пластикового бурта. Для достижения герметичности важно правильно установить уплотнитель и равномерно затянуть болты, чтобы распределить напряжение по всей детали.
Неразъемные соединения
Неразъемные соединения осуществляются посредством сварки, которая обеспечивает полную герметичность стыков и высокую надежность конструкции. Однако, для выполнения этой процедуры требуется специальное оборудование — сварочный аппарат. В некоторых случаях использование сварки может быть ограничено внешними условиями, например, наличием воды в трубе.
Чтобы более подробно ознакомиться с особенностями неразъемных соединений, посетите нашу статью на сайте: «Сварка полиэтиленовых, ПНД труб и монтаж своими руками».
Электромуфтовые соединения
Электромуфты изготавливаются из ПНД и оснащены внутренней металлической нагревательной спиралью. Соединяемые трубы помещаются в муфту, после чего подается напряжение, что приводит к разогреву и последующей сварке муфты с трубами. Этот метод отличается простотой и удобством, хотя является достаточно затратным, особенно при использовании на трубах большого диаметра, где стоимость муфты может превышать стоимость самих труб.
До начала работы важно тщательно очистить трубы и обеспечить их неподвижность в процессе нагрева и охлаждения.
Раструбный метод соединения
Раструбный метод является наиболее экономичным, так как не требует затрат на сварку или покупку фитингов. Он подходит исключительно для безнапорных трубопроводов, так как обеспечить полную герметичность соединения сложно. Для улучшения герметичности используются силиконовые или резиновые эластичные манжеты.
В этом методе один конец трубы вставляется в раструб другого конца, то есть разогретый гладкий торец монтируется в прогретое монтажное утолщение.
Типичные ошибки при установке труб ПНД
Несоблюдение технологических процессов и инструкций при монтаже труб ПНД часто приводит к возникновению ошибок, которые могут нарушить функционирование всей системы. Рассмотрим наиболее распространённые из них:
- Неправильное расстояние между точками крепежа: Если расстояние между точками крепежа выбрано неверно, трубы могут провисать, что в свою очередь может вызвать разрыв соединений.
- Ошибки при сварке: Неправильное выполнение сварных соединений — распространённая ошибка среди новичков. Перед началом работы важно досконально изучить методы сварки.
- Отсутствие компенсации линейных расширений: Пренебрежение расширениями трубопровода при монтаже приводит к повышенному давлению в системе, что значительно сокращает срок службы труб.
- Цементирование труб без изоляции: Если трубы цементируются без надлежащей изоляции, на их поверхности может образоваться конденсат.
- Сильное затягивание фитингов: Чрезмерное затягивание фитингов может нарушить работу всей системы.
Избежав этих ошибок, вы существенно повысите надёжность и долговечность трубопровода из ПНД.
