Електрична система автомобіля – це складний комплекс компонентів, які забезпечують живлення всіх споживачів та підтримують заряд акумуляторної батареї під час руху. Одним з найважливіших елементів цієї системи є реле регулятор генератора, який контролює напругу в бортовій мережі та запобігає перезарядці або недозарядці акумулятора. Несправність цього компактного, але критично важливого пристрою може призвести до розрядки батареї, пошкодження електронних блоків керування або навіть виходу з ладу генератора. Своєчасна діагностика, правильний вибір якісного реле та розуміння принципів його роботи дозволяють уникнути серйозних проблем з електрикою автомобіля. У цій статті ми детально розглянемо всі аспекти, пов’язані з реле регулятором генератора – від його конструкції до практичних порад щодо заміни.
Що таке реле регулятор генератора та його функції

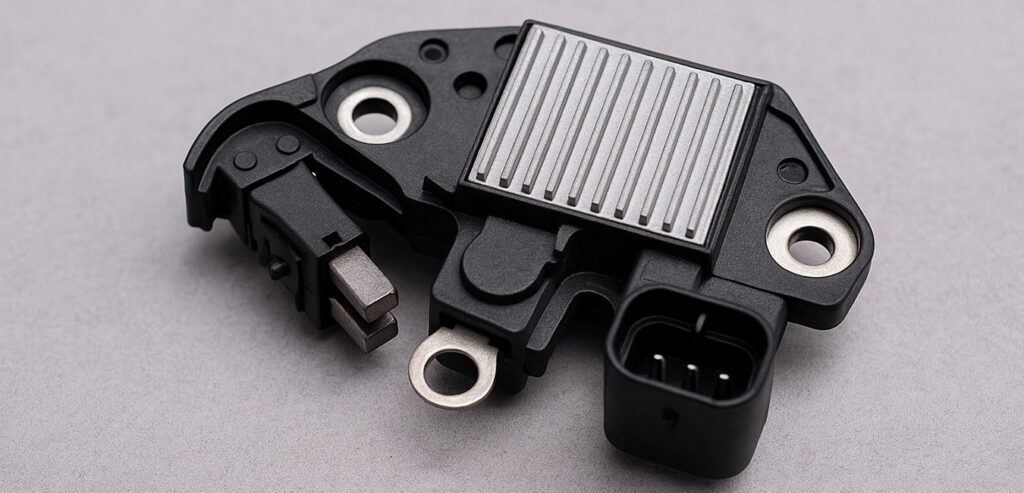

Реле регулятор генератора – це електронний пристрій, який підтримує стабільну напругу в бортовій мережі автомобіля незалежно від обертів двигуна та навантаження споживачів. Основна функція цього компонента полягає в регулюванні струму збудження генератора таким чином, щоб вихідна напруга залишалася в межах 13.8-14.4 вольта для 12-вольтних систем. Без регулятора напруга генератора змінювалася б від 12 до 18 вольт залежно від обертів, що призвело б до швидкого виходу з ладу акумулятора та електронного обладнання. Сучасні реле регулятори являють собою невеликі електронні модулі з напівпровідниковими елементами, які реагують на зміни напруги за мілісекунди.
Принцип роботи реле регулятора базується на автоматичному регулюванні струму в обмотці збудження генератора. Коли напруга в мережі падає нижче встановленого рівня, регулятор збільшує струм збудження, що посилює магнітне поле ротора і підвищує потужність генерації. Навпаки, при перевищенні допустимої напруги регулятор зменшує або повністю відключає струм збудження, знижуючи вихідну напругу генератора. Цей процес відбувається постійно і непомітно для водія, забезпечуючи стабільну роботу всіх електричних систем автомобіля. Сучасні електронні регулятори працюють за принципом широтно-імпульсної модуляції, швидко вмикаючи та вимикаючи струм збудження з частотою до кількох сотень разів на секунду.
Конструктивно реле регулятори можуть бути вбудованими або зовнішніми залежно від моделі генератора. Вбудовані регулятори розміщуються всередині корпусу генератора і часто об’єднані з щітковим вузлом в єдиний модуль, що спрощує заміну при несправності. Зовнішні регулятори встановлюються окремо на кузові або безпосередньо на генераторі з зовнішньої сторони і з’єднуються з ним проводами. Старі механічні реле регулятори використовували електромагнітні контакти для регулювання струму, але в сучасних автомобілях застосовуються виключно електронні напівпровідникові регулятори на базі транзисторів або інтегральних мікросхем. Ці пристрої надійніші, компактніші та забезпечують більш точне регулювання напруги порівняно зі своїми механічними попередниками.
Ознаки несправності реле регулятора генератора
Перші симптоми проблем з реле регулятором генератора можна помітити за поведінкою електричних систем автомобіля та показниками вольтметра на приладовій панелі. Найхарактернішою ознакою є нестабільна яскравість фар, яка змінюється залежно від обертів двигуна – світло може тьмяніти на холостому ходу та надмірно яскравіти при збільшенні оборотів. Також типовим симптомом є швидка розрядка акумулятора, коли батарея втрачає заряд навіть після тривалої поїздки, що вказує на недостатню напругу зарядки. На приладовій панелі може загорятися контрольна лампа акумулятора, сигналізуючи про проблеми в системі заряду. Ці ознаки свідчать про те, що регулятор не справляється зі своєю функцією підтримання стабільної напруги.
Несправність реле регулятора генератора призводить до двох протилежних ситуацій – недозарядки або перезарядки акумулятора:
- Недозарядка акумулятора – напруга в мережі падає нижче 13.5В, батарея не отримує достатнього заряду, поступово розряджається
- Перезарядка акумулятора – напруга перевищує 14.8В, електроліт активно википає, батарея перегрівається та швидко виходить з ладу
- Нестабільна напруга – постійні коливання напруги в широкому діапазоні, що негативно впливає на електронні блоки
- Перегрів генератора – через неправильне регулювання струму збудження генератор перегрівається та може вийти з ладу
- Пошкодження електроніки – стрибки напруги призводять до збоїв у роботі ЕБК, мультимедійних систем, датчиків
- Розрядка під час руху – автомобіль може заглохнути через повну розрядку батареї навіть з працюючим двигуном
Критичними наслідками несправності регулятора є закипання електроліту в акумуляторі при перезарядці або неможливість запуску двигуна при недозарядці. У випадку значного перевищення напруги можуть перегоріти лампи освітлення, запобіжники та навіть електронні блоки керування двигуном або кузовною електронікою. Особливо небезпечна перезарядка для сучасних AGM та гелевих акумуляторів, які не терплять високої напруги і можуть безповоротно втратити ємність за кілька годин роботи з несправним регулятором. Тому при виявленні будь-яких ознак проблем з напругою заряду рекомендується негайно провести діагностику системи електроживлення.
Як перевірити реле регулятор генератора
Діагностика реле регулятора починається з простої перевірки напруги в бортовій мережі за допомогою мультиметра або вольтметра. При працюючому двигуні на холостому ходу та вимкнених споживачах напруга на клемах акумулятора має становити 13.8-14.4 вольта, що вказує на нормальну роботу системи зарядки. Вимірювання слід проводити безпосередньо на клемах батареї, а не на панелі приладів, оскільки штатний вольтметр може показувати неточні значення. Після ввімкнення потужних споживачів (фари, обігрів скла, вентилятор печі) напруга може трохи знизитися, але не повинна падати нижче 13.5В. При збільшенні обертів двигуна до 2000-3000 об/хв напруга має залишатися стабільною в межах робочого діапазону.
Детальна перевірка реле регулятора вимагає знімання генератора з автомобіля або принаймні забезпечення доступу до регулятора для його демонтажу. Більшість сучасних регуляторів об’єднані з щітковим вузлом і кріпляться до задньої кришки генератора двома-трьома гвинтами, що дозволяє швидко їх зняти для огляду. При візуальному огляді слід звернути увагу на стан щіток – їхня мінімальна довжина має бути не менше 5 мм, інакше необхідна заміна вузла. Також важливо перевірити контактні кільця ротора на предмет зношування, задирів або нагару, оскільки їхній стан безпосередньо впливає на роботу регулятора. Почорніння або оплавлення компонентів регулятора вказує на його вихід з ладу через перегрів або короткі замикання.
Для точної діагностики реле регулятора генератора в лабораторних умовах використовують спеціальні стенди або простий тест з допоміжним джерелом живлення. Регулятор підключають до обмотки збудження генератора і подають на нього напругу 12-14 вольт, імітуючи роботу в реальних умовах. При напрузі нижче 13.5В регулятор повинен забезпечувати максимальний струм збудження, а при перевищенні 14.5В – повністю відключати живлення обмотки. Якщо регулятор не реагує на зміни напруги або спрацьовує при неправильних значеннях, це свідчить про його несправність. Для автомобілів з зовнішнім регулятором перевірка спрощується, оскільки його можна зняти без демонтажу генератора і провести тестування безпосередньо на автомобілі або за його допомогою.
Заміна реле регулятора генератора
Заміна реле регулятора – це відносно проста процедура, яку можна виконати самостійно за наявності базових навичок ремонту автомобіля та мінімального набору інструментів. Для більшості автомобілів процес не вимагає повного зняття генератора, достатньо забезпечити доступ до задньої кришки, де зазвичай розташований регулятор. Перед початком робіт обов’язково від’єднайте мінусову клему акумулятора, щоб уникнути короткого замикання під час маніпуляцій з електричними компонентами. Залежно від конструкції автомобіля може знадобитися зняти захист двигуна, ремінь генератора або інші елементи, які заважають доступу до генератора. На деяких моделях для зручності генератор краще демонтувати повністю.
Процес заміни вбудованого регулятора починається з від’єднання електричних роз’ємів від генератора та зняття задньої кришки, якщо це передбачено конструкцією. Регулятор з щітками зазвичай кріпиться двома гвинтами або защіпками до задньої частини генератора і легко виймається після відкручування кріплення. При встановленні нового регулятора важливо переконатися в чистоті контактних кілець ротора – при необхідності їх слід очистити дрібнозернистим наждачним папером або спеціальною шліфувальною стрічкою. Також перевірте стан підшипників генератора – якщо вони гудуть або мають люфт, їх краще замінити одночасно з регулятором, оскільки генератор все одно розібраний.
Важливі моменти при заміні реле регулятора:
- Відповідність моделі – новий регулятор має точно відповідати оригіналу за напругою регулювання та типом кріплення
- Якість контакту щіток – перевірте, щоб щітки вільно рухалися в направляючих і мали хороший контакт з кільцями
- Чистота контактних кілець – забруднені або окислені кільця можуть призвести до передчасного виходу з ладу нового регулятора
- Герметичність з’єднань – після складання переконайтеся у відсутності зазорів, через які може потрапити волога або пил
- Натяг ременя – після збірки перевірте та відрегулюйте натяг ременя генератора згідно з рекомендаціями виробника
- Контрольна перевірка – після заміни обов’язково виміряйте напругу заряду на різних режимах роботи двигуна
Вибір якісного реле регулятора для генератора
Вибір правильного реле регулятора починається з визначення оригінального номера деталі для вашого конкретного автомобіля та типу генератора. Кожен генератор має певну конструкцію регулятора з унікальним кріпленням, електричним роз’ємом та параметрами регулювання напруги. Найбільш надійний варіант – це оригінальна деталь від виробника автомобіля або генератора, яка гарантовано підходить і має перевірені характеристики. Провідні виробники генераторів та їхніх компонентів – Bosch, Valeo, Denso, Mitsubishi Electric, Hitachi – також випускають якісні регулятори для власної продукції та для інших брендів під своїми торговими марками на вторинний ринок запчастин.
Аналогові реле регулятори від сторонніх виробників можуть бути хорошою альтернативою оригіналу, якщо виробник має добру репутацію і продукція відповідає необхідним стандартам. Компанії Cargo, Lauber, HC-Cargo, ERA та інші спеціалізуються на виробництві компонентів для генераторів і пропонують регулятори прийнятної якості за доступною ціною. При виборі аналога критично важливо переконатися у повній відповідності електричних параметрів – напруги регулювання, максимального струму та типу підключення. Деякі універсальні регулятори можуть мати схожі розміри та кріплення, але відрізнятися напругою спрацювання або полярністю підключення, що призведе до некоректної роботи системи зарядки.
Ознаки якісного реле регулятора, які варто враховувати при покупці:
- Фірмова упаковка – надійні виробники використовують захищену упаковку з голограмами та детальною інформацією про продукт
- Якість виготовлення – корпус має бути акуратним без слідів оплавлення, а контакти – чисті та рівні без окислення
- Технічна документація – в комплекті мають бути інструкції та вказані електричні параметри регулятора
- Довжина щіток – у комплектних вузлах щітки повинні мати повну робочу довжину не менше 10-12 мм
- Гарантія виробника – серйозні бренди надають гарантію від 6 до 24 місяців на свою продукцію
- Відгуки користувачів – перед покупкою корисно вивчити досвід інших автовласників з конкретною моделлю регулятора
Профілактика та експлуатація системи зарядки
Правильна експлуатація та своєчасне обслуговування системи зарядки значно подовжує термін служби реле регулятора та інших компонентів. Основою профілактики є регулярна перевірка напруги заряду, яку рекомендується проводити хоча б раз на 3-6 місяців або перед довгими поїздками. Цю просту процедуру можна виконати самостійно за допомогою недорогого мультиметра за кілька хвилин. Також важливо контролювати стан та натяг ременя генератора – ослаблений ремінь проковзує на шківах, генератор не розвиває повну потужність, що створює додаткове навантаження на регулятор. Забруднення або пошкодження ременя також можуть призвести до нестабільної роботи системи зарядки.
Стан акумуляторної батареї безпосередньо впливає на ресурс реле регулятора генератора. Старий або несправний акумулятор з підвищеним внутрішнім опором створює додаткове навантаження на систему зарядки, змушуючи генератор працювати на максимумі своїх можливостей. Це призводить до перегріву регулятора та прискореного зношування його електронних компонентів. Тому рекомендується своєчасно міняти акумулятор згідно з його терміном служби (зазвичай 3-5 років) та підтримувати рівень електроліту в обслуговуваних батареях. Регулярна очистка клем акумулятора від окислів також покращує якість електричних з’єднань і зменшує навантаження на систему зарядки.
Вартість та економічні аспекти заміни
Ціна реле регулятора генератора варіюється в широких межах залежно від бренду автомобіля, типу генератора та вибору між оригіналом і аналогом. Для масових моделей вартість якісного аналогового регулятора з щітками коливається в межах 300-800 гривень, тоді як оригінальна деталь може коштувати від 800 до 2500 гривень. Для преміум-брендів та автомобілів з потужними генераторами високої продуктивності ціни можуть бути вищими – до 3000-5000 гривень за оригінал. Окремо продаються як самі регулятори, так і комплекти з щітками, причому другий варіант зазвичай виявляється вигіднішим, оскільки щітки також є витратною деталлю з обмеженим ресурсом.
Вартість робіт із заміни реле регулятора в автосервісах Києва залежить від складності доступу до генератора та необхідності його демонтажу. Якщо регулятор можна замінити без зняття генератора з автомобіля, що характерно для більшості сучасних моделей, робота займає 0.5-1 нормо-годину і коштує від 200 до 600 гривень в залежності від рівня сервісу. У випадках, коли потрібен повний демонтаж генератора через складну конструкцію або відсутність доступу, вартість збільшується до 1-2 нормо-годин або 400-1200 гривень. Загальна економія при самостійній заміні може становити 30-50% порівняно з обслуговуванням на СТО, але потребує базових навичок та інструменту.
Економічна доцільність заміни лише регулятора порівняно з купівлею нового або відновленого генератора залежить від загального стану агрегату. Якщо генератор відносно новий, підшипники в хорошому стані, а проблема лише в регуляторі, то його заміна – це оптимальне рішення з точки зору співвідношення ціни та якості. Проте якщо генератор має великий пробіг, шумить, має зношені щітки та підшипники, то варто розглянути комплексний ремонт або заміну всього вузла. Вартість відновленого генератора зазвичай становить 2000-5000 гривень, тоді як новий може коштувати від 3000 до 15000 гривень залежно від бренду. Тому при множинних проблемах із системою зарядки інколи доцільніше одразу замінити генератор цілком, ніж витрачатися на поетапний ремонт окремих компонентів.
Підсумки та практичні поради
Реле регулятор генератора – це критично важливий компонент системи електроживлення автомобіля, від справності якого залежить заряд акумулятора та стабільна робота всієї бортової електроніки. Своєчасна діагностика напруги заряду, розуміння ознак несправності та вміння правильно підібрати якісну деталь дозволяють уникнути серйозних проблем та дорогого ремонту. Регулярна перевірка напруги простим мультиметром займає лише кілька хвилин, але дозволяє виявити проблему на ранній стадії, коли заміна регулятора обійдеться в кілька сотень гривень замість тисяч за новий акумулятор або ремонт генератора.
При виборі між оригінальним та аналоговим реле регулятором варто орієнтуватися на перевірених виробників з хорошою репутацією – це гарантує стабільну роботу системи зарядки та довговічність компонента. Не варто економити на критично важливих деталях електрики, вибираючи найдешевші варіанти сумнівного походження. Якість регулятора безпосередньо впливає на термін служби акумулятора та генератора, тому інвестиція в надійну деталь швидко окупається відсутністю проблем та додаткових витрат на ремонт суміжних систем.
